ねずみのブログを
楽しみにしてくださっている
読者の皆さま
大変長らくお待たせいたしました！
今年最初の投稿です。
去年はペースを上げて記事を書こうと
決意したにも関わらず
いろいろと忙しくなってしまい
ほとんど投稿できませんでした・・・
今年は溜まっているネタを
たくさん記事化していきたいと
思っていますので
よろしくお願いします。
さて
今回はHENSOLDTの
代表的なポロ双眼鏡
DIAGON 8×30について
書いてみたいと思う。
ねずみは過去に何度か
HENSOLDTの双眼鏡の
記事を書いていて
その度にDIAGON 8×30を
引き合いに出してきたのだけど
メインで紹介するのは
今回が初めてなのだ。
ところで
この日本においてHENSOLDTの
双眼鏡について最も詳細な
情報を発信されている方と言えば
言わずと知れた
BLRM ブラッキー リッチモアさん
ですね。
圧倒的な情報量と美しい写真で
HENSOLDTの魅力を存分に
伝えてくださっております。
もちろん、ねずみが
HENSOLDTに興味を持ったのも
BLRMさんのブログがきっかけです。
今回はなんと
そんなBLRMさんから
貴重なDIAGONをお借りさせて
いただくことが出来たので
記事の最後に
紹介したいと思いますよ～！
まずは
いつものように
ねずみが入手した中古品を
整備するところから
始めようと思う。

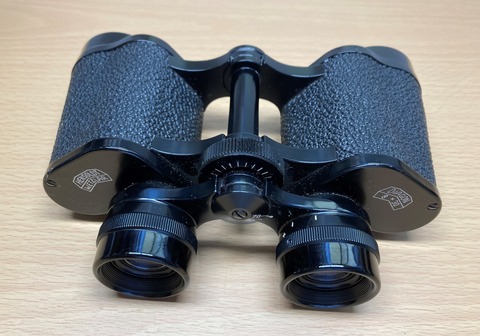

ちなみにこちらのDIAGON8×30は
1960年代あたりに
作られたと思われる後期型で
軍用品を除けば
HENSOLDTのポロ式としては
かなり末期のモデルにあたる。

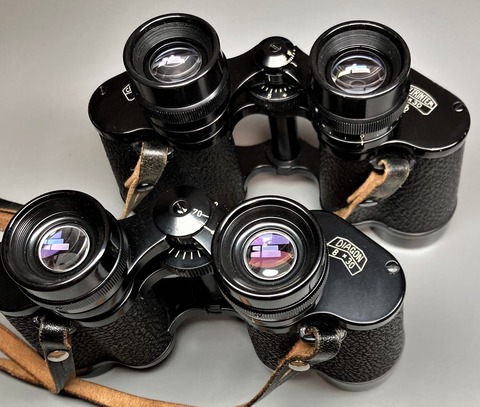

外観はDELTRINTEM 1Qにソックリで
並べてみると見間違えるほどだ
歴史をたどると
HENSOLDTは1897年に
世界初のダハプリズムを搭載した
双眼鏡を発売して以降
アッベ・ケーニッヒプリズム等の
ダハ式メインで勝負してきた
会社である。
そんなHENSOLDTも
1910年代頃からポロを発売
するのだが、初期のモデルは
お世辞にも良い構造とは
言えなかった。
イモネジを直接プリズムに当てちゃう
構造とか・・・
以前紹介したgrossfeldもそうですね。
http://mouse830.livedoor.blog/archives/16635685.html
純粋な光学性能なら
ZEISSを上回るものがあると
思うんですけどね～。
そんなHENSOLDTだが
1928年にCARL ZEISS JENAに
買収された後しばらくは
従来構造のポロの製造を続けるものの
1940年代頃にはZEISS JENAの構造を
取り入れ始めたようで
今回紹介するDIAGON後期型では
DELTRINTEMとほぼ同じ
構造に落ち着いたと言える。
なので
外観は似ていて当然なのだけど
内部構造についてもほとんどが
ZEISS JENA化されているのだ。
その変化の中でも
特に、プリズムを動かすタイプの
視軸調整機構が二重偏心環になったのは
最も大きな改良点といえるだろう。

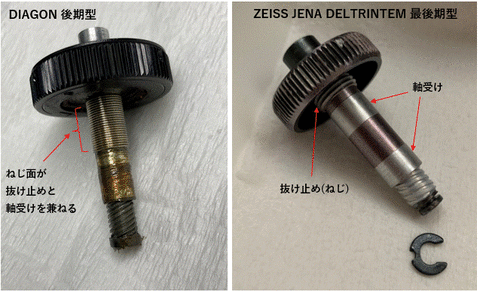

分解整備が異様に難しくて
操作トルクが安定しなかった
フォーカスリングの構造も
DELTRINTEMに似た構造に
変わっている。
但し、DIAGONの方は
ネジ面だけで軸を保持する
構造になっていて
そのために
ネジの掛かりを長くとったり
ピッチを細かくして
ガタを抑えているようだが
DELTRINTEMのように
軸受け部で嵌め合う
構造と比べるとややガタが多い。
この辺はちょっと
詰めが甘いような・・・
ちなみに回転方向はZEISSと
左右逆です。
上記の
偏心環とダイヤル構造の2点は
分かりやすい変化点だが
ねずみが最もZEISS JENA臭い
と感じる箇所が鏡体の内部にある。

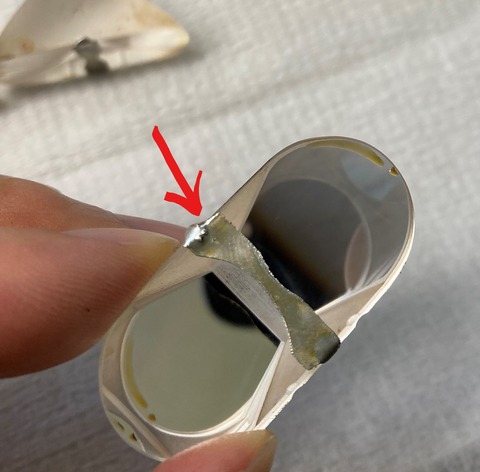

それがコチラ
プリズムの下に敷かれた
錫製のシートだ。
この錫シートは
DELTRINTEMをはじめとした
ZEISS JENAの双眼鏡に
1930年代あたりから採用されていて
ねずみが知る限り
ZEISS JENA系以外のメーカーには
見られない構造だ。
この錫シートの機能について
文献などで詳細を確認することは
出来なかったが、ねずみの考察では
プリズムの変形を抑える
とても重要な部品と考えている。

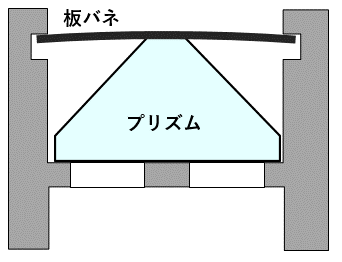

まず
この錫シートが無い場合を
考えてみると
プリズムが鏡体の台座全体に
接しているので
板バネの荷重はプリズムを通って
台座全体に伝わる。

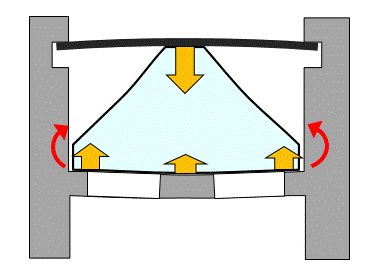

すると台座は
極端に書くとこんな感じで
弓なりにたわむことになる。
光路の穴の影響もあって
剛性が低くなっている
台座中央部よりも
剛性の高い端の方に
強く荷重がかかるので
プリズムの端が欠けやすく
なると考えられる。
さらに、プリズム自体に
曲げモーメントがかかるので
プリズムに歪みが発生して
光学性能に悪影響が
あるのでは？とも思う。

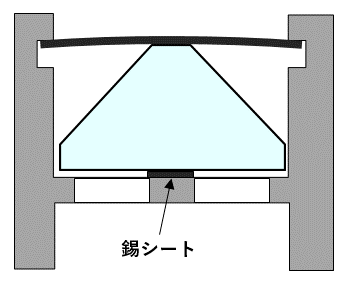

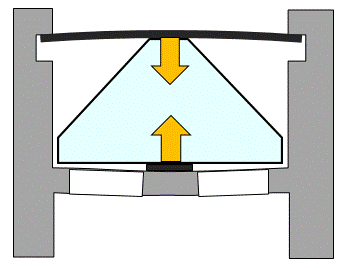

一方
真ん中に錫シートを挟んだ場合は
シートの厚みで両端が浮いた状態に
なっているので
板バネの荷重で台座がたわんだとしても
シートによって台座中央部で
荷重を受け止めることが出来る。
これならプリズムの端に
荷重がかからずに保持出来るので
プリズムの歪も少なくなり
とても優れた構造だと
ねずみは思っている。
その裏付けとまでは言えないが
錫シートが使われる前の
年式の古いDELTRINTEMを
修理した際にプリズムの端が
欠けている物に
出会ったことがある。
板バネの荷重だけではなく
落下などの衝撃で欠けたと
思われるのだけど、
錫シートによって
プリズムの両端が浮いていれば
このような欠けは起こらないだろう。

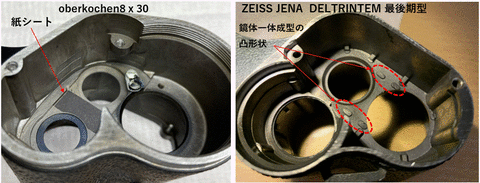

ちなみに
材質が錫から紙に
変更されているものの
CARL ZEISS oberkochen 8×30にも
この構造は受け継がれている。
最後期のDELTRINTEMでは
このシートは省かれてしまうが
精密に鋳造された鏡体には
プリズム中央部を支える4つの突起が
成形されており、この思想自体は
受け継がれているものと思われる。
説明が長くなってしまったが・・・
HENSOLDTのポロ式双眼鏡は
ZEISS JENAの構造を
取り入れて合理的な進化を果たした
と言えるのではないだろうか。
しかし残念なことに
同時にコストダウンも
急速に進められていて

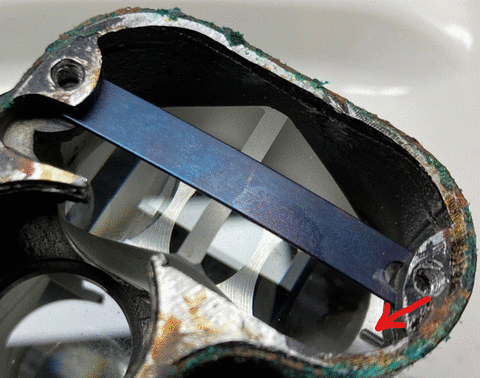

この後期型ではプリズム固定の
板バネを締結するネジまでも
廃止されて
整備し辛い構造になっている。
板ばねとプリズムの間の
クッションの紙が
ズレて接着されているのも
クオリティ低下を物語っている。

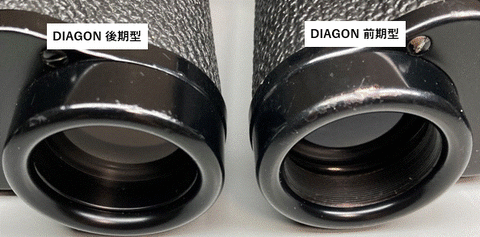

対物レンズ枠の反射低減の
溝切りが廃止されてしまったのも
残念なポイントだ。
そんな数々のコストダウンを
受けながらも、この後期型は
前期型に対して視界も広がり
視野周辺部の収差も改善されるなど
光学性能自体はかなり
向上している印象を受ける。
まとめると
ZEISSの合理的な機械構造と
HENSOLDTならではの
シャープで自然な見え味。
そして残念なコストダウンが
ミックスされた、なんとも
末期のモデルらしい双眼鏡
それがDIAGON後期型なのだ。
ねずみはそんなDIAGONが大好きで
よく持ち出している。
上の写真は諏訪湖の風景ですが
対岸の建物の輪郭が
ビシッと直角に見える解像力は
さすがHENSOLDT！と思わせる
軍用譲りの性能だ。
そして、最後に
BLRMさんよりお借りした
貴重なDIAGONを紹介したいと思う。

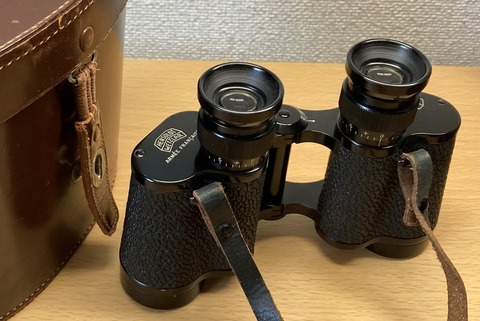

HENSOLDT DIAGON 8x30
armée française
その名の通り
フランス軍用に採用されていた
激レアなDIAGONなのだ。
この機体の見え味はというと
・・・思い込みでそう見えている
だけかもしれないが、
自宅から見る空が
爽やかなフランスの
海辺の空になったような
全体が上品な薄水色に
着色して見える気がする。
さらに
armée françaiseには
軍用ならではの装備も付属している。

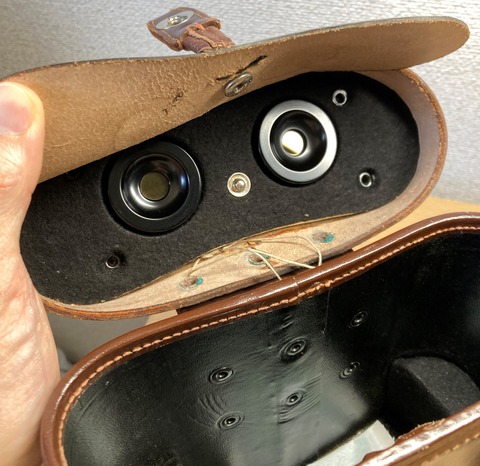

ケースの蓋の裏に収納された
黄色のフィルターだ。
これは薄暮時などの光量が少ない
ときにアイカップに取り付けて
コントラストを向上させるものだが
明るい昼間に装着すると
視界がきれいなレモン色の
着色に変わって
これが兵器とは思えないほど
爽やかな気分にさせてくれる。

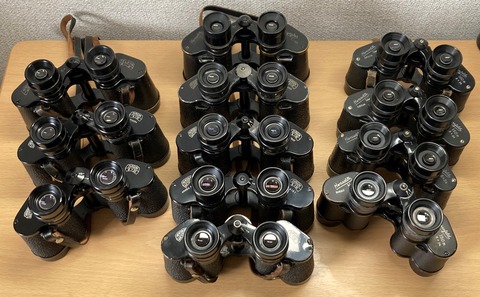

BLRMさんには
この激レア機のほかにも
2台のDIAGONをお貸しいただき
ねずみの元に大勢の
HENSOLDTが集結しましたので
いつか真似してみたかった
集合写真を撮ってみました。
BLRMさん
ありがとうございます
これが沼というやつですね・・・
以上
長文となってしまいましたが
この辺で。
今年も ねずみ工作研究所を
よろしくお願いします！
