平行器ネタが続いたので
久々に双眼鏡レビュー&修理記録。
今回はねずみが大好きなヘンゾルトの
コンパクト双眼鏡
ダイアスポーツ8×20の話
ねずみ的には逆ポロ型の中で
最も可愛くてオシャレな
双眼鏡だと思う。
シリアルの頭4ケタが7777で縁起が良い。
ヘンゾルトって言うと
軍用のイメージが強いかも知れないけど
このダイアスポーツは丸くて
柔らかいラインがなんとも可愛いのだ。
さらに可愛いのがこのケース
デルトリンテムのケースと比べると
子供みたい。
前オーナーの保管状態は知らないが
紐が(本物の)ねずみにかじられている、、
そんなところも可愛い？？
ねずみが入手したモノは
光学系に曇りがある程度の
なかなか良い状態だった。
ひとつだけ残念なのは外装の張り革。
グッタペルカが剥がれてしまったのか
安っぽい合皮に貼り替えられていて
かなりチープな見た目だった。
なので今回は張り革の交換も含めて
徹底的にリフレッシュしようと思う。
このダイアスポーツ
可愛い見た目とは裏腹に
中身はドイツっぽい精密で複雑な
構造になっている。
資料も無く構造がわからないので
あらゆる可能性を考えながら
慎重に分解していった。
まずフォーカスリングのダイヤルを外すと
真鍮製のリングと両端に掛かっている
2本の棒があらわれる。
この棒は対物レンズ側まで貫通していて
真鍮のリングを外しても
抜くことが出来ない。
接眼レンズは普通にねじって
外すことが出来たが、接眼側の
鏡体カバーがなぜか外れないので
対物レンズ側から先に分解してみる。
ピント調節の機構が対物側に
あるので外す時には注意が必要。
先程出てきた棒の横に付いた突起が
対物レンズ筒に噛み合っていて
棒の押し引きで対物レンズを前後させる
仕組みになっている。
この噛み合い部分を上手く外しながら
対物筒と棒を引き抜く。
対物側はこれで全て外すことが出来た。
ここまで外したところで
接眼側のプリズムカバーが
外れない理由が判明した。
なんと内側からネジ留めされているのだ。
これは他の双眼鏡では見たことない構造
しかもこのネジは
プリズムの入射面すぐ横に付いてるので
もしドライバーを滑らせてしまったら
即プリズムに傷がつくという
恐ろしいレイアウト。
・・・緊張しながら慎重に外した
なんとか分解が完了！
これがダイアスポーツの全部品。
ねずみはいつも分解した部品を
仕切りの付いた箱に収納して
管理している。
ビンテージ双眼鏡は現物合わせで
調整してあるものが多いので左右の部品が
入れ替わらないよう注意が必要。
分解後は最も気を使う
プリズムクリーニングの作業。
結構な曇りが出ているが
幸いカビは生えてない。
完全に曇りを取り除くことが出来た。
プリズムが小さいので
比較的クリーニングはやりやすい。
カバーもきれいにして
文字のホワイトを入れ直す。
違いが分かるかな？
ヘンゾルトのマークって
アッべケーニッヒプリズムがモチーフだと
思うんだけど角張っててカッコいい。
クリーニングした部品を組み直したら
外装の張り替え作業。
元のレザーを全て剥がしてから
養生テープを使って型取りする。
上が元々貼ってあった安っぽいやつで
下が新たに切り出したビニックスレザー。
シボの高級感が全く違う。
2次曲面なので貼り付けは巻くだけ簡単。
最後に視軸調整をしたら完成なのだけど
なんと接眼側に二重偏心環が付いていて
接眼レンズの位置を動かして
視軸調整する構造になっている。
これも他の双眼鏡では
ほとんど見たことが無い構造。
リングが小さくて回しにくい上に
調整する毎に眼幅が変化するので
ちょっとやり辛い。。
そんな感じで
調整を終えたダイアスポーツ
コンパクトでも侮るなかれ
その見え味は本当に素晴らしい！
ヘンゾルトらしく中心部がシャープで
着色のほとんど無いクリヤーな視界。
比較として兄貴分ダイアゴンの視界
こちらも中心部は極めてシャープ。
視界はかなり広いけど周辺部がグルグルに
ボケているのであまり役立っていない。。
逆にダイアスポーツはダイアゴンの
良いとこだけをスパッと切り出した
ようでとっても気持ちいいのだ。
ダイアゴンと並べてみる。
このコンパクトさでも
決して見え味では劣ってないぞ！
最後に気になるところ一つ・・・
久々に双眼鏡レビュー&修理記録。
今回はねずみが大好きなヘンゾルトの
コンパクト双眼鏡
ダイアスポーツ8×20の話
ねずみ的には逆ポロ型の中で
最も可愛くてオシャレな
双眼鏡だと思う。
シリアルの頭4ケタが7777で縁起が良い。
ヘンゾルトって言うと
軍用のイメージが強いかも知れないけど
このダイアスポーツは丸くて
柔らかいラインがなんとも可愛いのだ。
さらに可愛いのがこのケース
デルトリンテムのケースと比べると
子供みたい。
前オーナーの保管状態は知らないが
紐が(本物の)ねずみにかじられている、、
そんなところも可愛い？？
ねずみが入手したモノは
光学系に曇りがある程度の
なかなか良い状態だった。
ひとつだけ残念なのは外装の張り革。
グッタペルカが剥がれてしまったのか
安っぽい合皮に貼り替えられていて
かなりチープな見た目だった。
なので今回は張り革の交換も含めて
徹底的にリフレッシュしようと思う。
このダイアスポーツ
可愛い見た目とは裏腹に
中身はドイツっぽい精密で複雑な
構造になっている。
資料も無く構造がわからないので
あらゆる可能性を考えながら
慎重に分解していった。
まずフォーカスリングのダイヤルを外すと
真鍮製のリングと両端に掛かっている
2本の棒があらわれる。
この棒は対物レンズ側まで貫通していて
真鍮のリングを外しても
抜くことが出来ない。
接眼レンズは普通にねじって
外すことが出来たが、接眼側の
鏡体カバーがなぜか外れないので
対物レンズ側から先に分解してみる。
ピント調節の機構が対物側に
あるので外す時には注意が必要。
先程出てきた棒の横に付いた突起が
対物レンズ筒に噛み合っていて
棒の押し引きで対物レンズを前後させる
仕組みになっている。
この噛み合い部分を上手く外しながら
対物筒と棒を引き抜く。
対物側はこれで全て外すことが出来た。
ここまで外したところで
接眼側のプリズムカバーが
外れない理由が判明した。
なんと内側からネジ留めされているのだ。
これは他の双眼鏡では見たことない構造
しかもこのネジは
プリズムの入射面すぐ横に付いてるので
もしドライバーを滑らせてしまったら
即プリズムに傷がつくという
恐ろしいレイアウト。
・・・緊張しながら慎重に外した
なんとか分解が完了！
これがダイアスポーツの全部品。
ねずみはいつも分解した部品を
仕切りの付いた箱に収納して
管理している。
ビンテージ双眼鏡は現物合わせで
調整してあるものが多いので左右の部品が
入れ替わらないよう注意が必要。
分解後は最も気を使う
プリズムクリーニングの作業。
結構な曇りが出ているが
幸いカビは生えてない。
完全に曇りを取り除くことが出来た。
プリズムが小さいので
比較的クリーニングはやりやすい。
カバーもきれいにして
文字のホワイトを入れ直す。
違いが分かるかな？
ヘンゾルトのマークって
アッべケーニッヒプリズムがモチーフだと
思うんだけど角張っててカッコいい。
クリーニングした部品を組み直したら
外装の張り替え作業。
元のレザーを全て剥がしてから
養生テープを使って型取りする。
上が元々貼ってあった安っぽいやつで
下が新たに切り出したビニックスレザー。
シボの高級感が全く違う。
2次曲面なので貼り付けは巻くだけ簡単。
最後に視軸調整をしたら完成なのだけど
なんと接眼側に二重偏心環が付いていて
接眼レンズの位置を動かして
視軸調整する構造になっている。
これも他の双眼鏡では
ほとんど見たことが無い構造。
リングが小さくて回しにくい上に
調整する毎に眼幅が変化するので
ちょっとやり辛い。。
そんな感じで
調整を終えたダイアスポーツ
コンパクトでも侮るなかれ
その見え味は本当に素晴らしい！
ヘンゾルトらしく中心部がシャープで
着色のほとんど無いクリヤーな視界。
比較として兄貴分ダイアゴンの視界
こちらも中心部は極めてシャープ。
視界はかなり広いけど周辺部がグルグルに
ボケているのであまり役立っていない。。
逆にダイアスポーツはダイアゴンの
良いとこだけをスパッと切り出した
ようでとっても気持ちいいのだ。
ダイアゴンと並べてみる。
このコンパクトさでも
決して見え味では劣ってないぞ！
最後に気になるところ一つ・・・

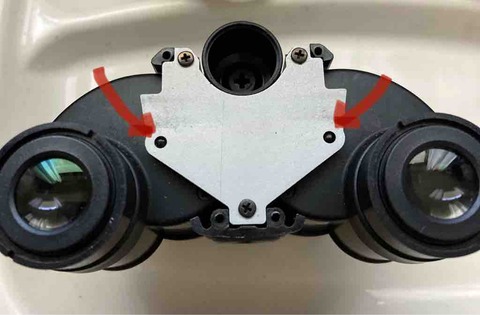

写真右側のプリズムカバーに
眼幅を読むための目印が
刻んであるのだけど、、
目盛りの書いてある陣笠も一緒に
動いてしまって目盛りの意味が無い。
中身であれだけ複雑な構造を
成立させておいて、単純なところで
まさかの設計ミス？？
設計者はさぞかし
ショックを受けただろう。。
それがそのまま世に出ているところが
また可愛いところでもある。
(訂正。この現象はこの個体特有の
不具合のようで単純な設計ミス
というわけではないようです、
陣笠を止めている中心軸の固定が
緩んで右鏡筒に連れ回っている
ようでした。)
そんなヘンゾルトダイアスポーツ
コンパクトさと可愛さと光学性能を
兼ね備えた唯一無二の双眼鏡
コイツを持ってどこに行こうかな〜？
